STM32 SPI

STM32标准库学习笔记-STM32 SPI

SPI简介

  • SPI(Serial Peripheral Interface)是由Motorola公司开发的一种通用数据总线
  • 四根通信线:SCK(Serial Clock)、MOSI(Master Output Slave Input)、MISO(Master Input Slave Output)、SS(Slave Select)
  • 同步,全双工
  • 支持总线挂载多设备(一主多从)

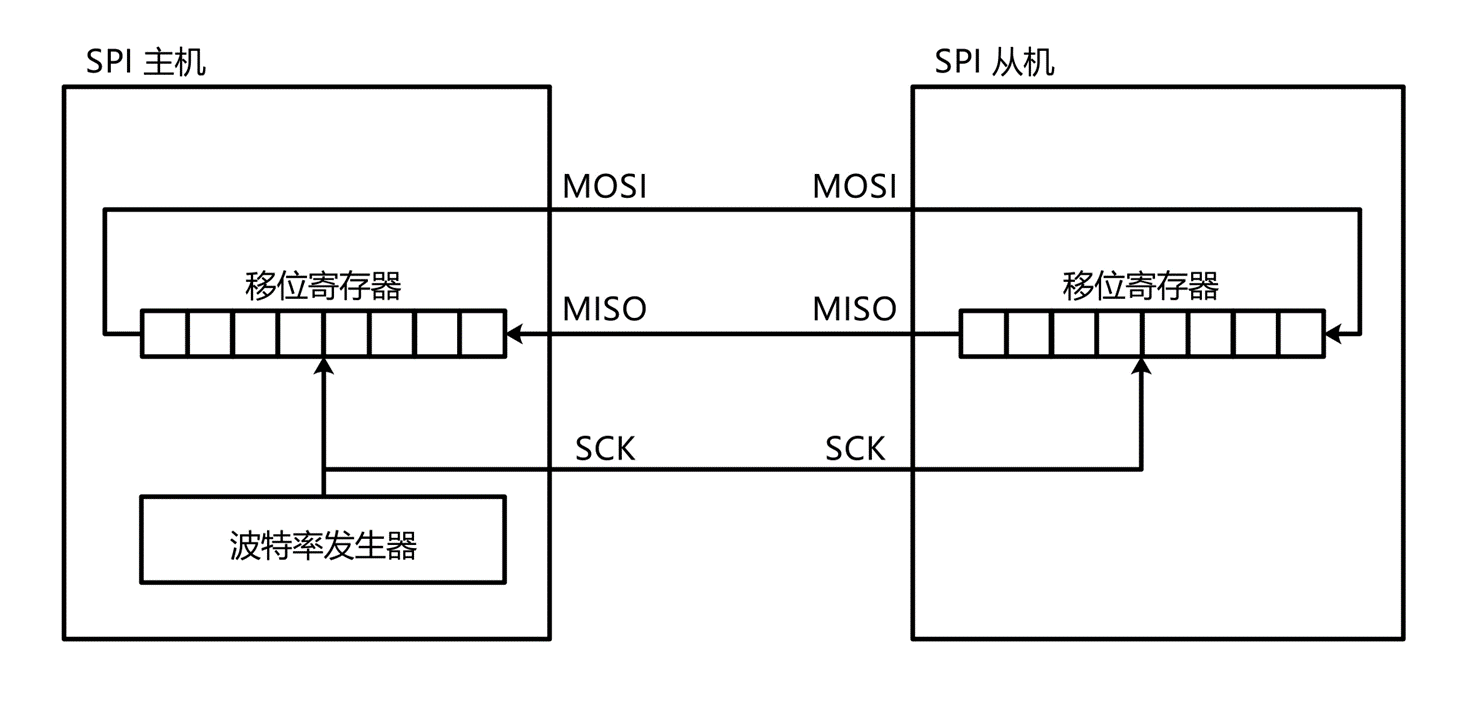

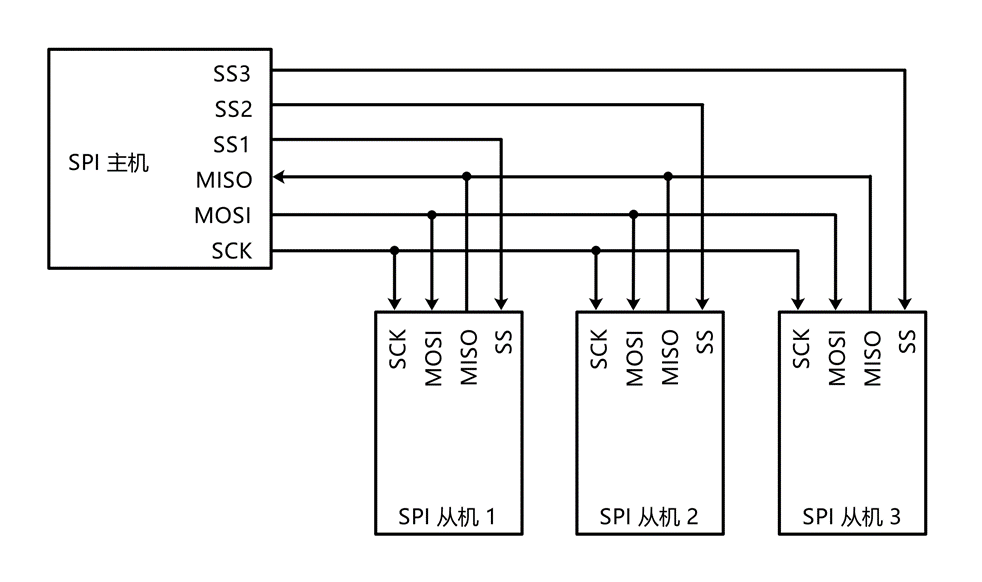

硬件电路

  • 所有SPI设备的SCK、MOSI、MISO分别连在一起
  • 主机另外引出多条SS控制线,分别接到各从机的SS引脚
  • 输出引脚配置为推挽输出,输入引脚配置为浮空或上拉输入

SPI时序单元

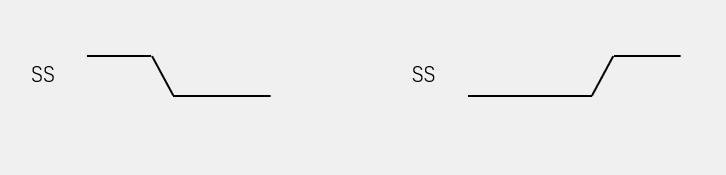

  • 起始条件:SS从高电平切换到低电平
  • 终止条件:SS从低电平切换到高电平

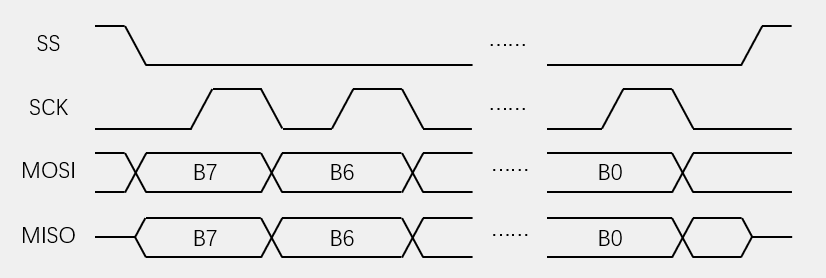

交换一个字节(模式0)

  • CPOL=0:空闲状态时,SCK为低电平
  • CPHA=0:SCK第一个边沿移入数据,第二个边沿移出数据

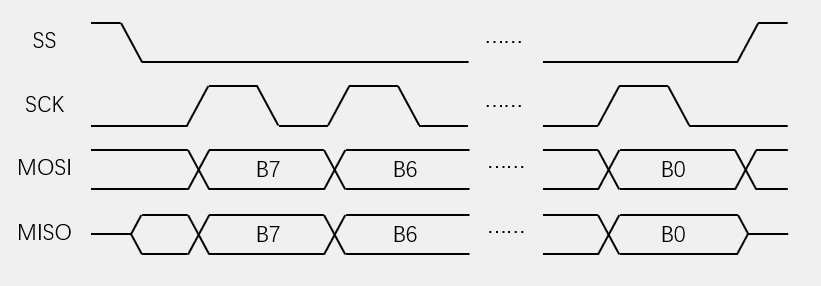

交换一个字节(模式1)

  • CPOL=0:空闲状态时,SCK为低电平
  • CPHA=1:SCK第一个边沿移出数据,第二个边沿移入数据

交换一个字节(模式2)

  • CPOL=1:空闲状态时,SCK为高电平
  • CPHA=0:SCK第一个边沿移入数据,第二个边沿移出数据

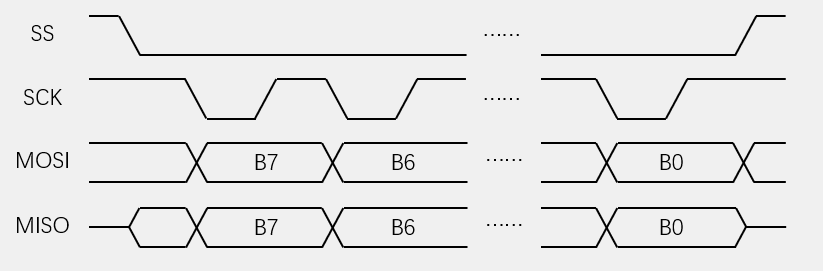

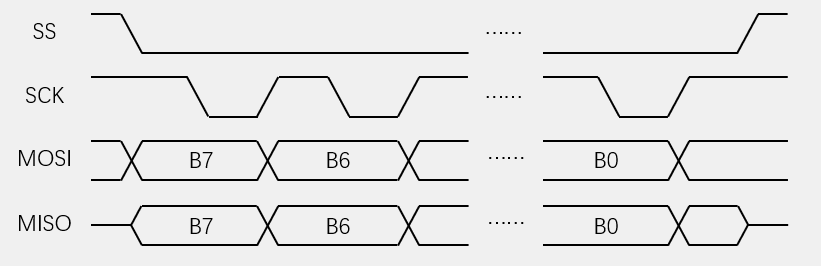

交换一个字节(模式3)

  • CPOL=1:空闲状态时,SCK为高电平
  • CPHA=1:SCK第一个边沿移出数据,第二个边沿移入数据

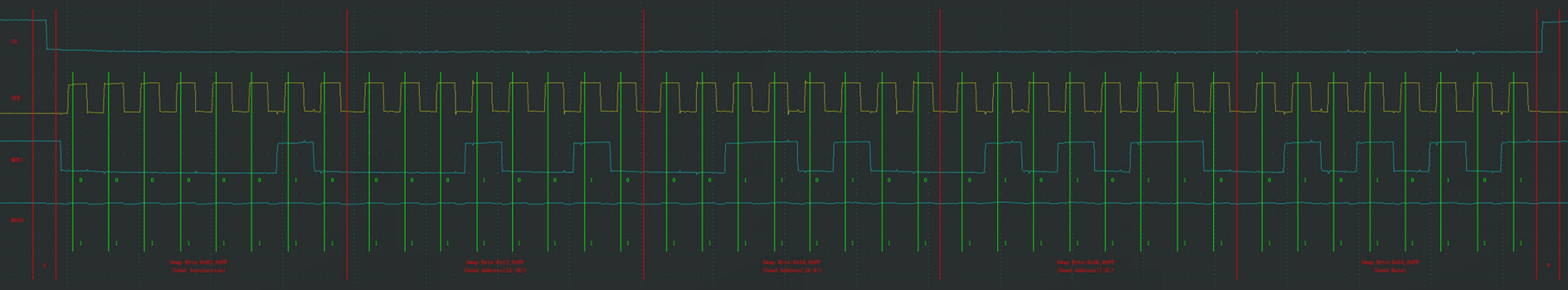

SPI时序

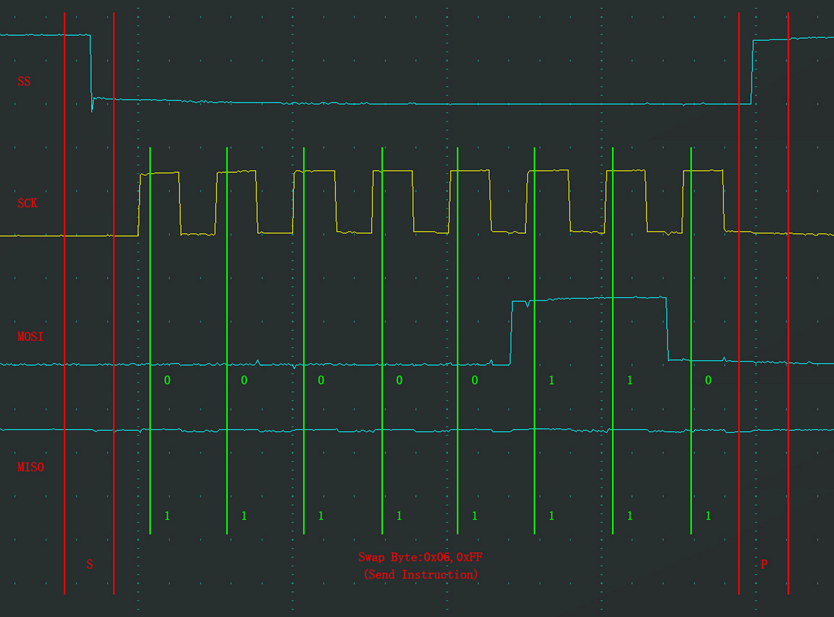

发送指令

向SS指定的设备,发送指令(0x06)

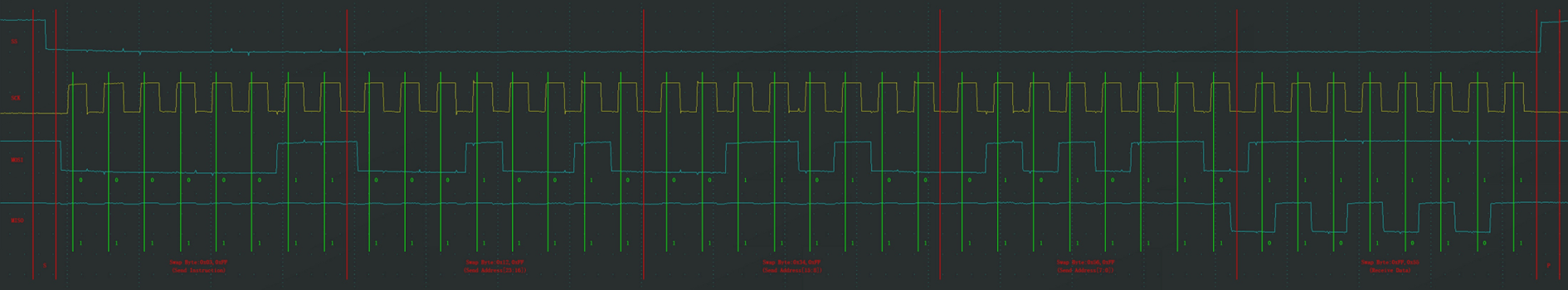

指定地址写

向SS指定的设备,发送写指令(0x02),随后在指定地址(Address[23:0])下,写入指定数据(Data)

指定地址读

向SS指定的设备,发送读指令(0x03),随后在指定地址(Address[23:0])下,读取从机数据(Data)

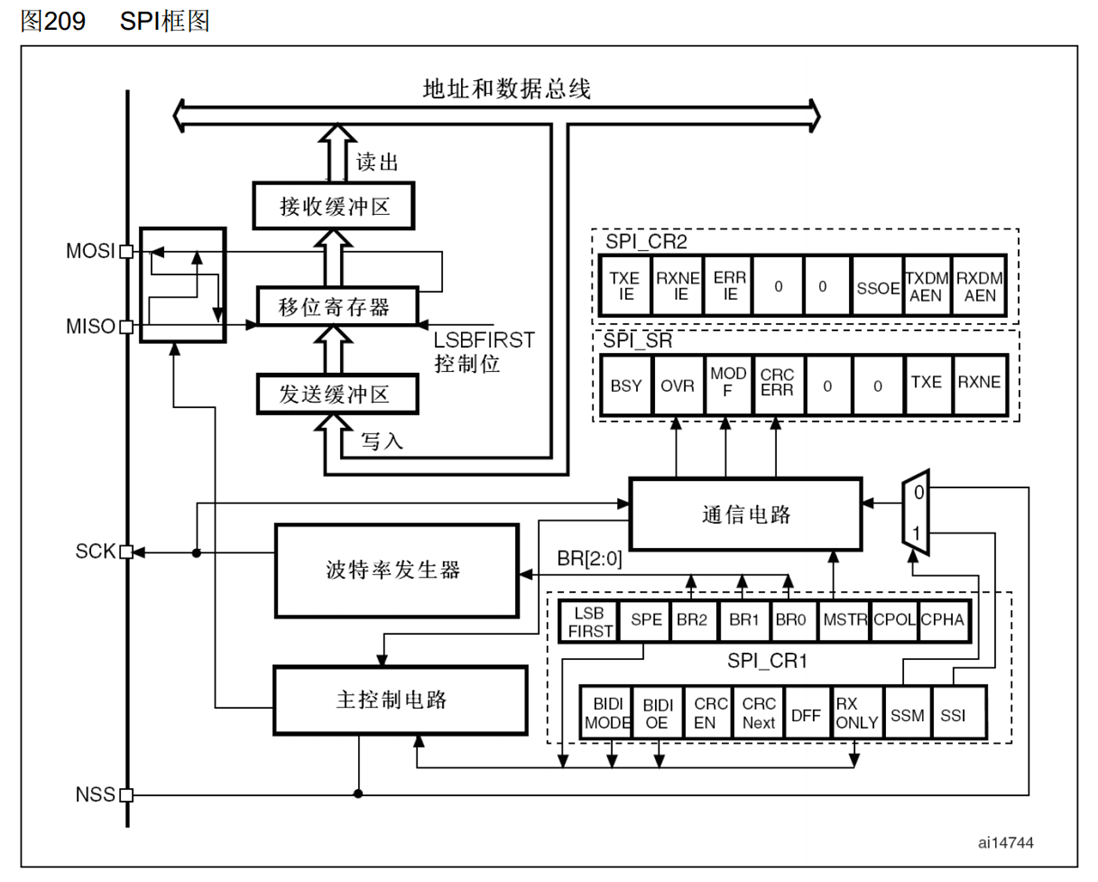

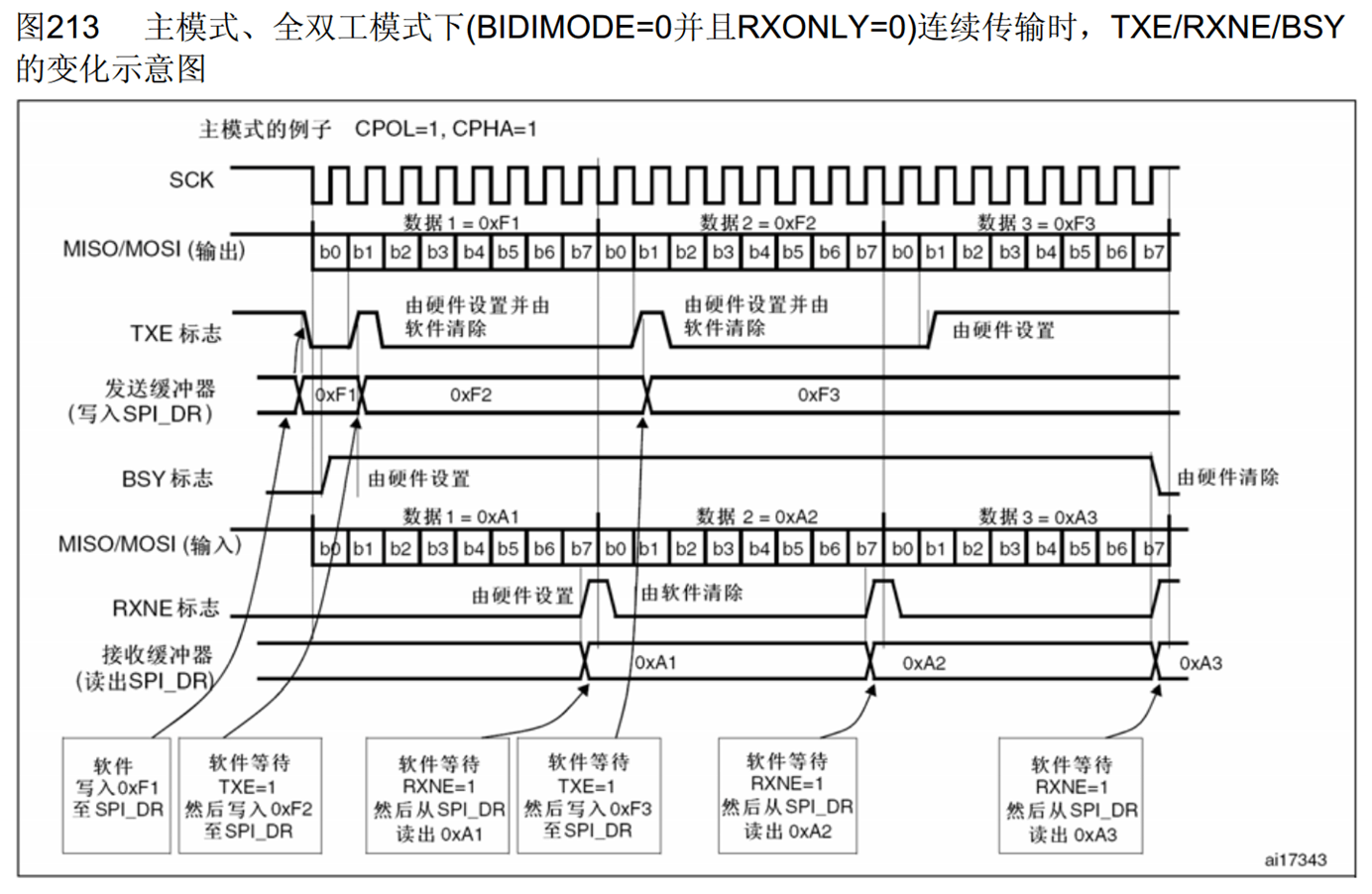

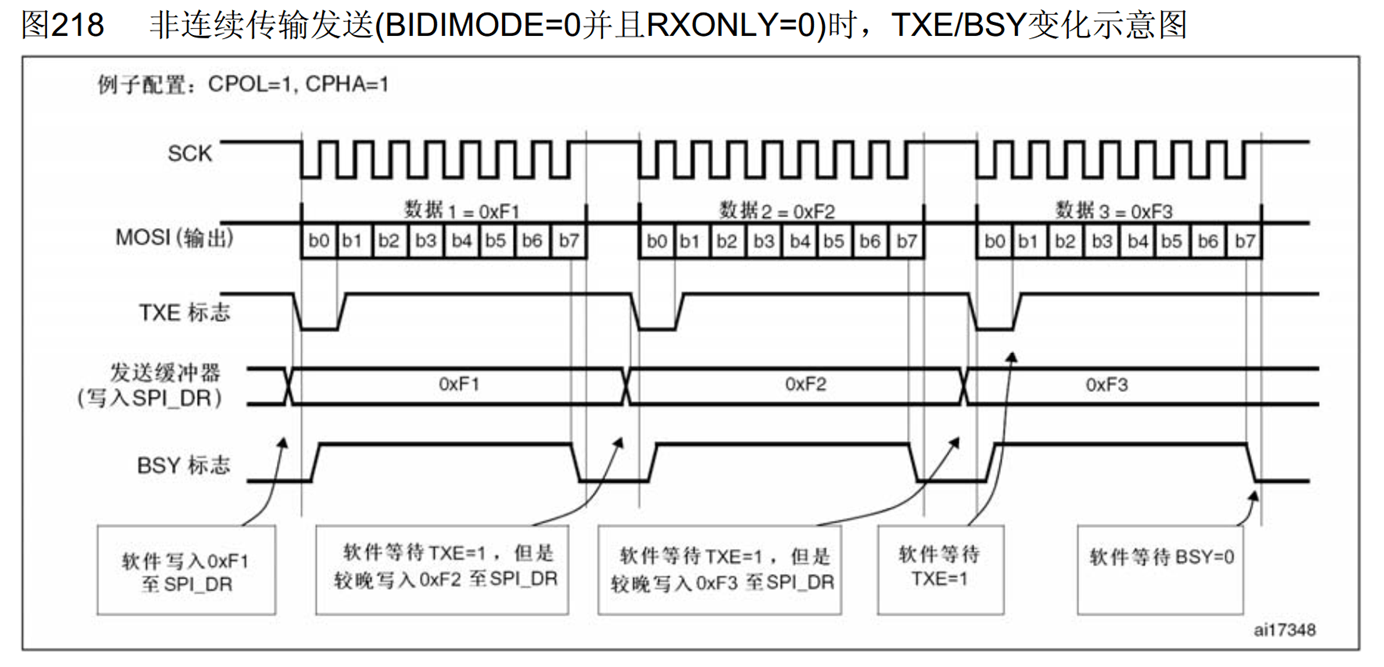

SPI外设

  • STM32内部集成了硬件SPI收发电路,可以由硬件自动执行时钟生成、数据收发等功能,减轻CPU的负担
  • 可配置8位/16位数据帧、高位先行/低位先行
  • 时钟频率: fPCLK / (2, 4, 8, 16, 32, 64, 128, 256)
  • 支持多主机模型、主或从操作
  • 可精简为半双工/单工通信
  • 支持DMA
  • 兼容I2S协议

实际外设: STM32F103C8T6 硬件SPI资源:SPI1、SPI2

代码

软件SPI

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
void MySPI_W_SS(uint8_t BitValue)
{
    GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue);
}

void MySPI_W_SCK(uint8_t BitValue)
{
    GPIO_WriteBit(GPIOA, GPIO_Pin_5, (BitAction)BitValue);
}

void MySPI_W_MOSI(uint8_t BitValue)
{
    GPIO_WriteBit(GPIOA, GPIO_Pin_7, (BitAction)BitValue);
}

uint8_t MySPI_R_MISO(void)
{
    return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);
}

void MySPI_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    MySPI_W_SS(1);
    MySPI_W_SCK(0);
}

void MySPI_Start(void)
{
    MySPI_W_SS(0);
}

void MySPI_Stop(void)
{
    MySPI_W_SS(1);
}

uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
    uint8_t i, ByteReceive = 0x00;
    for (i = 0; i < 8; i ++)
    {
        MySPI_W_MOSI(ByteSend & (0x80 >> i));
        MySPI_W_SCK(1);
        if (MySPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}
        MySPI_W_SCK(0);
    }
    return ByteReceive;
}

硬件SPI

待完成
